EMP 개요 위협 피해 Service Integration Service Ability
EMP 개요

전자기펄스(EMP)란?

전자장치를 파괴할 정도의 강력한 전기장·자기장을 지닌 순간적인 전자기 충격파

전자파 환경 영향 분류

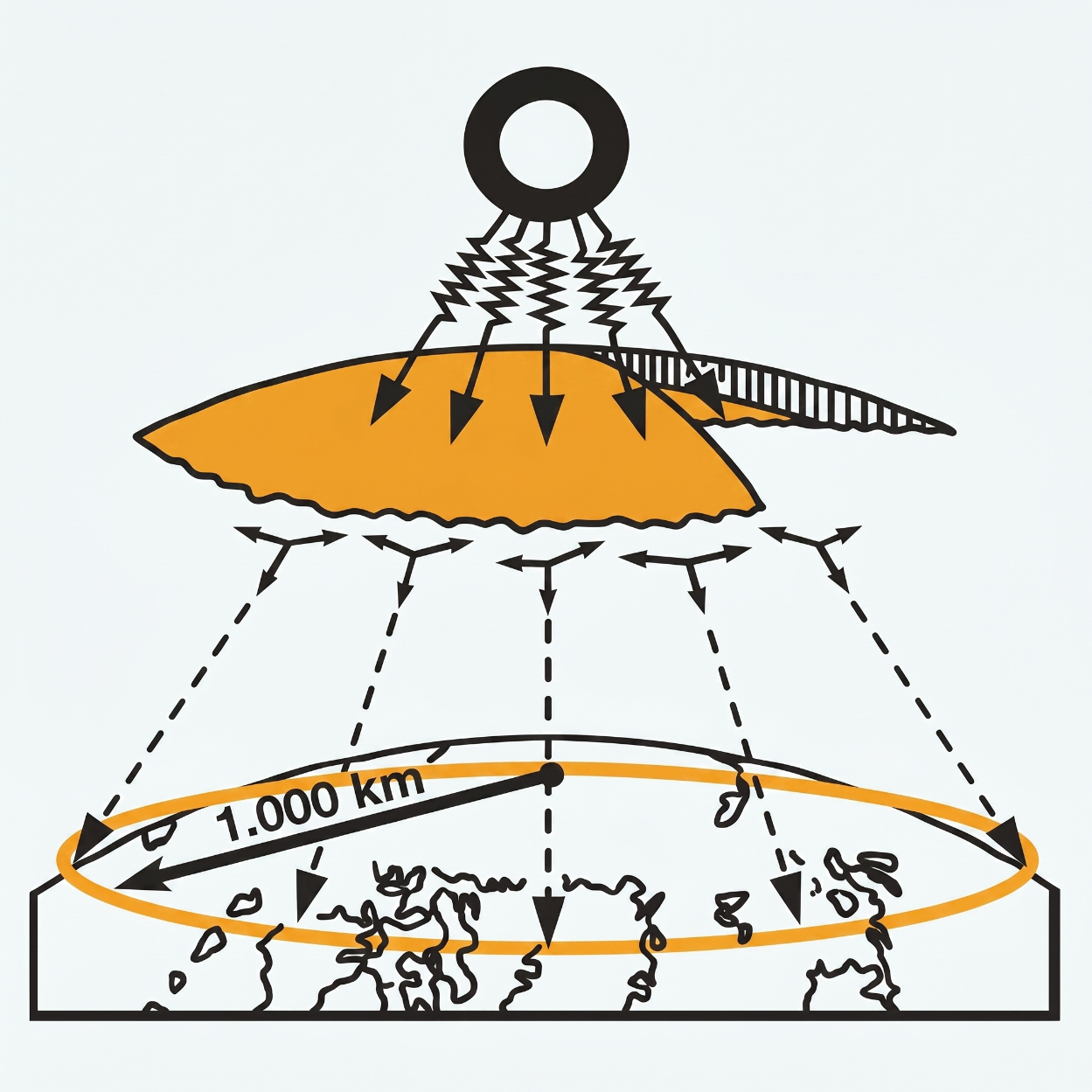

HEMP 피해 반경 1,000km

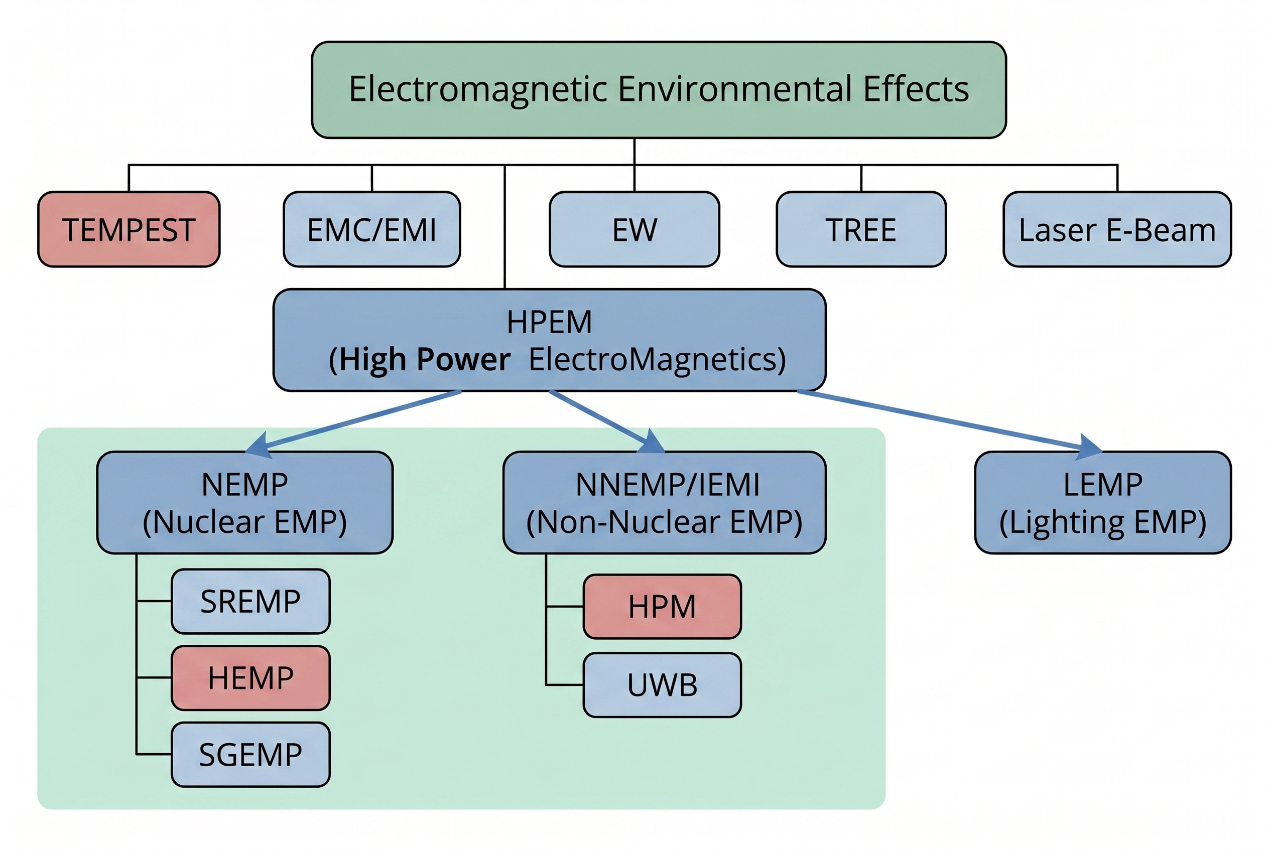

전자파 환경 영향 분류 체계

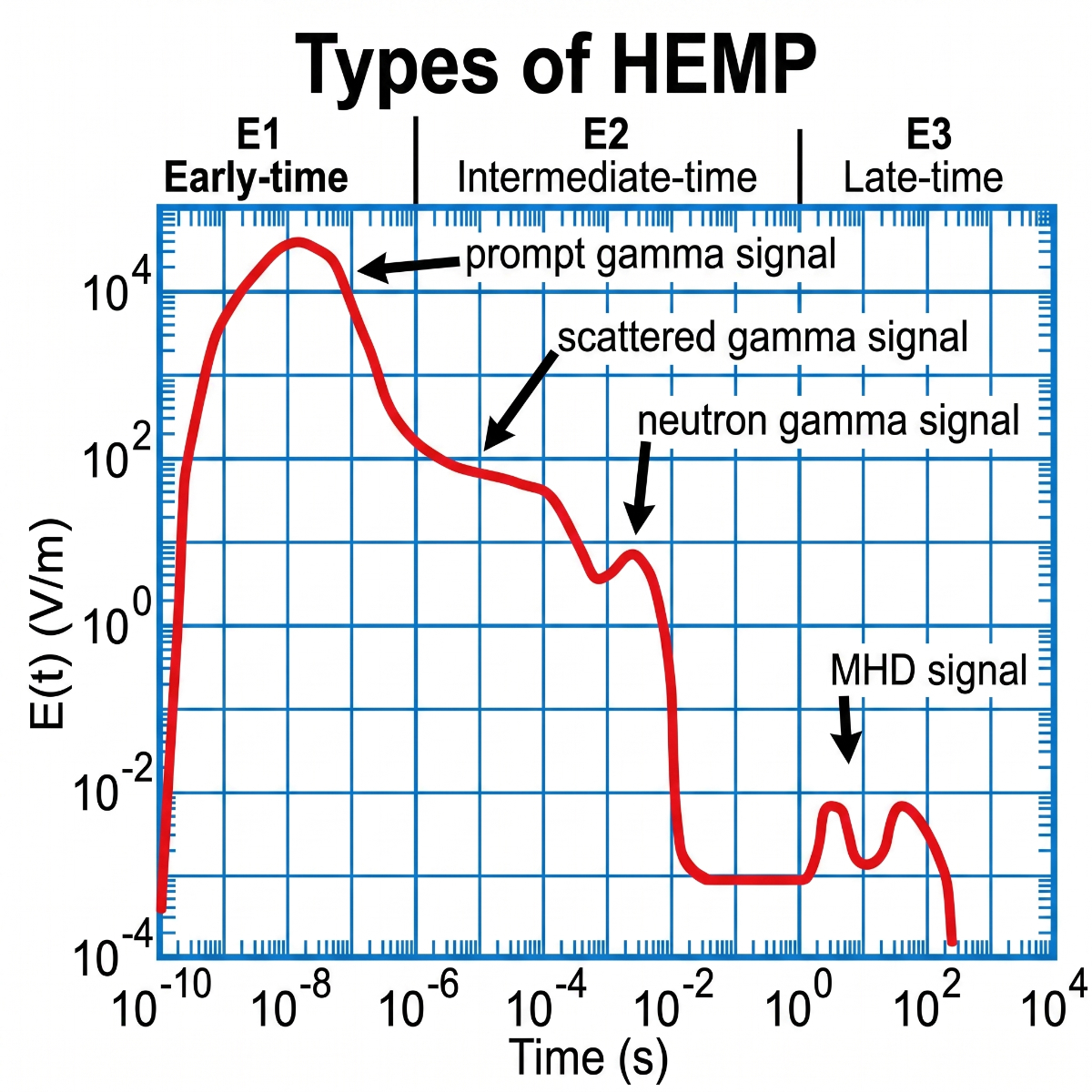

Types of HEMP (E1·E2·E3)
EMP (Electro Magnetic Pulse)
전자 펄스의 총칭이며, 뇌에 의한 것을 LEMP, 핵 폭발에 의한 것을 NEMP라 합니다. 특히 높은 고도의 핵폭발은 HEMP(High Altitude NEMP)라 하며, 인공적인 최대 전자 펄스를 발생하는 것으로 알려져 있다. 전자장치를 파괴시킬 정도의 강력한 전기장과 자기장을 지닌 순간적인 전자기적 충격파입니다.
TEMPEST
안전성을 위태롭게 하는 비의도적인 전자파의 방출을 억제하는 일. 정보 처리 장비에서 발생하는 전자파를 통한 정보 누출 및 도청을 방지하기 위한 차폐 기술입니다.

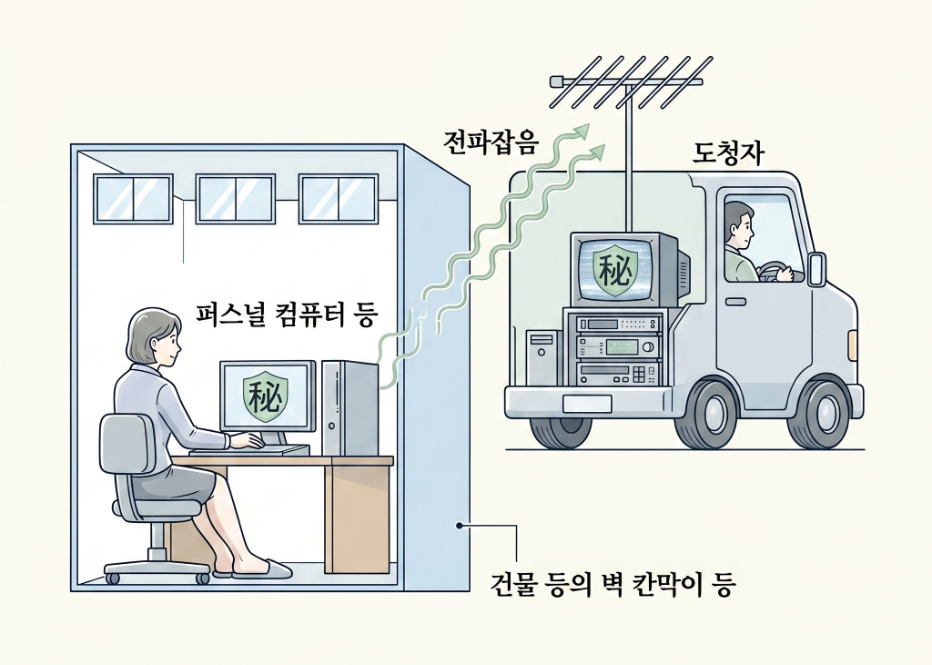

TEMPEST 전파 도청 개요
EMP 위협

EMP 위협

거리와 무관한 위협 — 사회 핵심 인프라를 순식간에 마비시킵니다

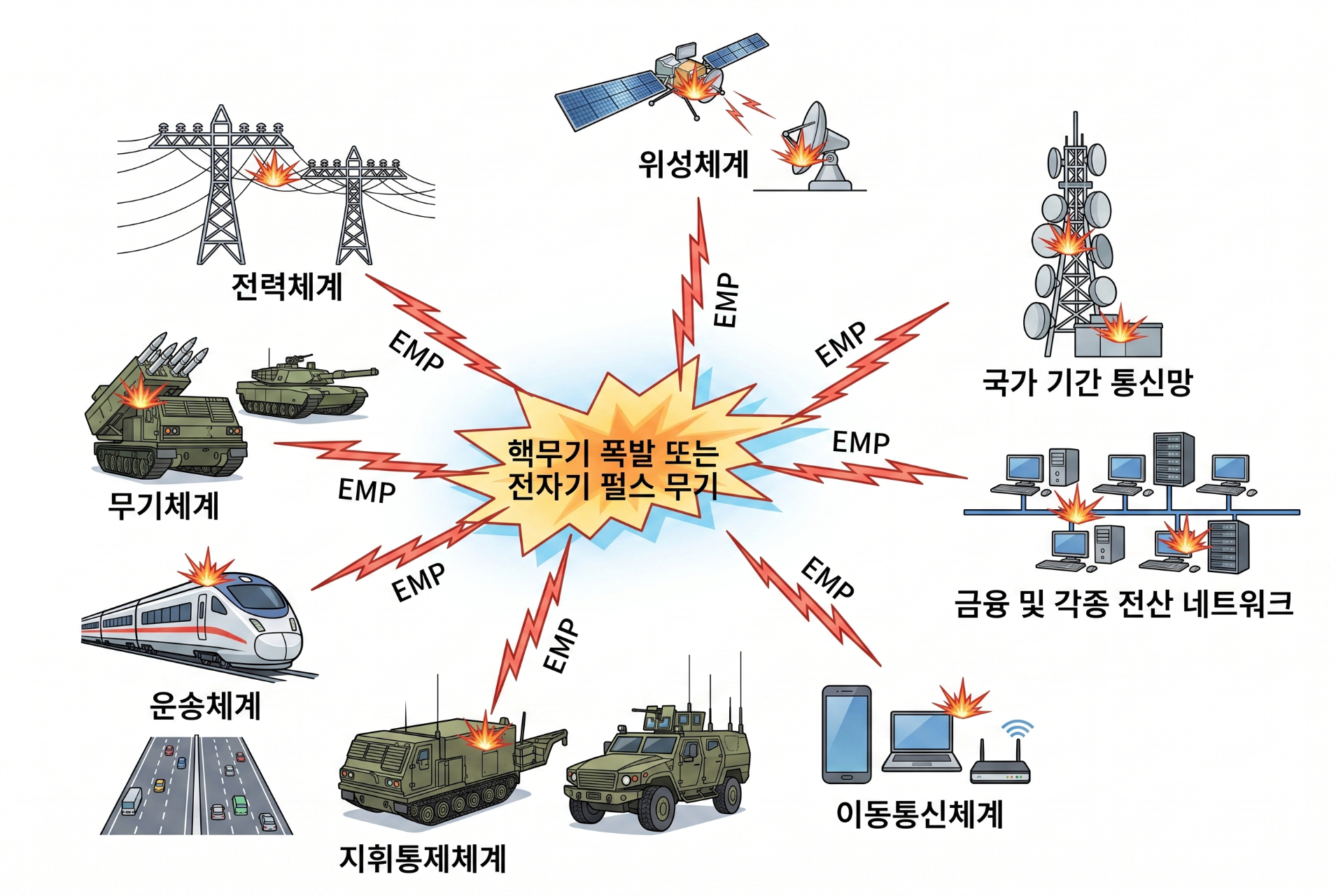

EMP 공격 피해 대상
위성체계
GPS·통신위성 궤도 시스템 전자장비 파괴
국가 기간 통신망
유·무선 통신 인프라 전면 차단
금융·전산 네트워크
금융 시스템 및 각종 데이터센터 마비
이동통신체계
휴대전화·무선 기지국 통신 두절
지휘통제체계
군·정부 C4I 시스템 기능 상실
운송체계
철도·항공·선박 교통 통제 불능
무기체계
전자 제어 무기·방어 시스템 무력화
전력체계
발전소·송전망·변전소 전면 차단
전자기파의 에너지가 800MW/cm2에 다다르면, 1초 내에 죽음에 이를 수도 있다.
핵폭발 EMP 피해

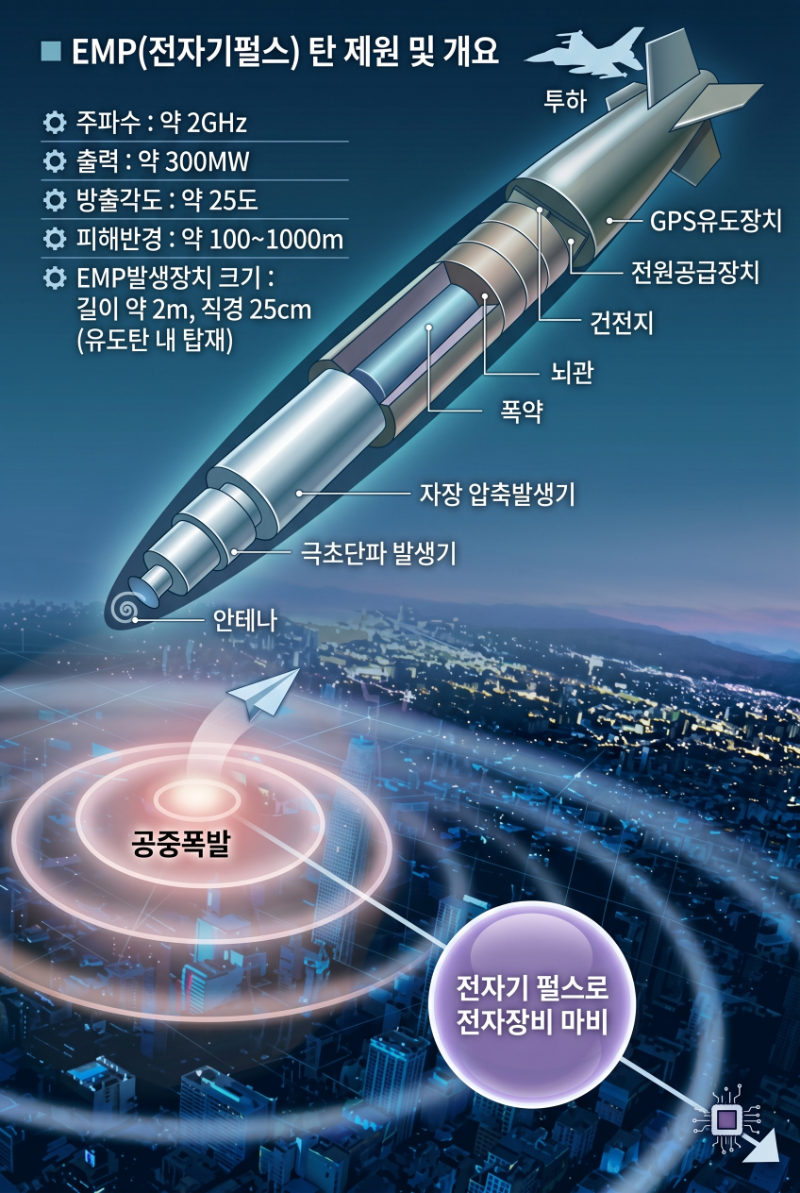

EMP탄 제원 및 개요

전자기장의 세기

거리 세기 (위협수준)
100 m 50 kV/m
1 km 50 kV/m
10 km 50 kV/m

※ 거리와 무관한 위협

EMP 위협 가해 수단

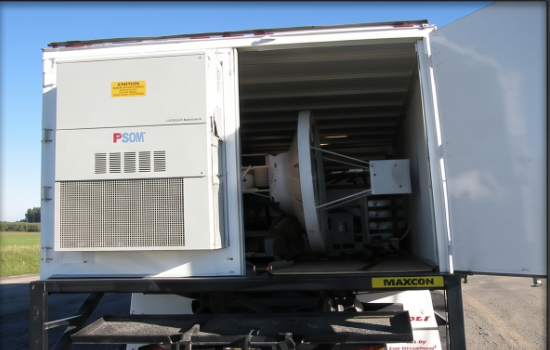

이동형 EMP 발생장치

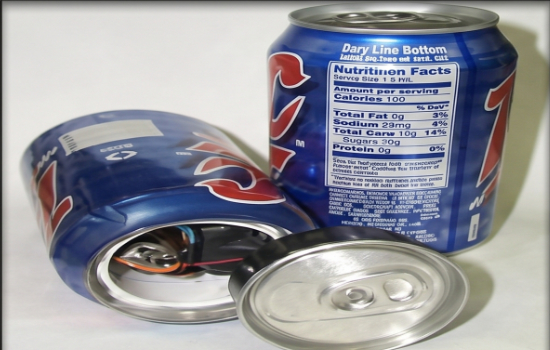

은닉형 EMP 장치

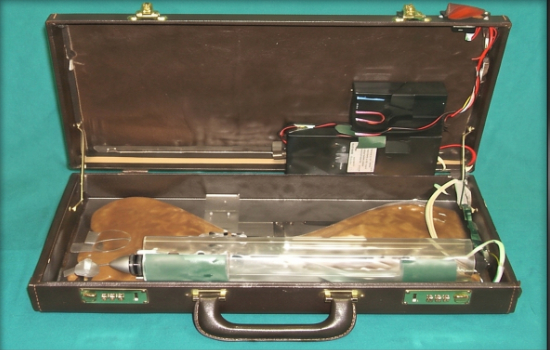

서류가방형 휴대용 EMP

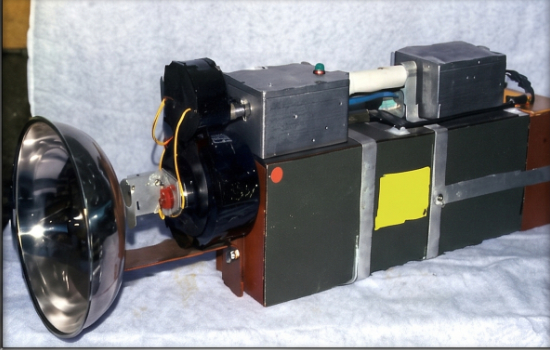

HPM 발생기
EMP 피해

EMP 위협 피해 사례

고출력 비핵 전자기파 발생장치의 위협과 실제 피해 실험 결과

소형 상용 고출력 비핵 전자기파 발생장치
모델명 제조사 출력 (E-field) 무게
DS110 독일 DIEHL 사 600 kV 32 kg
PKI7600 독일 PKI 사 400 kV 28 kg
탑재형 고출력 비핵 전자기파 발생장치

차량이나 항공기에 탑재하여 전자장비를 손상시키거나 오동작을 유발하기 위해 개발되었다. 실제 미국 ABC 방송에서 민간인이 개발한 제품을 소개하였으며, 제대 500미터 거리에서 자동차를 즉시 정지시킬 수 있는 장비를 개발했다고 발표한 바 있다.

자동차에 대한 거리별 영향 실험 결과
HPEM 발생장치 근접 15 m 50 m 500 m
이동형
(100 MW급)		 — 물리적 손상 일시 중단 일시 중단
기타 고출력 비핵 전자기파 및 발생장치

전자레인지를 개조한 고출력 비핵 전자기파 발생장치의 제작과 위협 가능성에 대한 영상이 유튜브 등에 공개된 바 있으며, 정전기방전총이나 테이저 건과 같은 전기충격기도 직접 접목할 경우 전자장비에 심각한 영향을 끼칠 수 있다. 관련 연구단체에서는 전기충격기를 적절히 변장하여 사용할 경우 심각한 위협이 될 수 있다고 경고하고 있다.

Hypoband · HPM — Long Pulse
Bond Wire Melting
반도체 내부 본드 와이어가 용융되어 소자가 영구적으로 파괴된다.
Hypoband · HPM — Long Pulse
Track Fusing & Re-flowing
PCB 회로 트랙이 용단 및 재응고되어 회로 기능을 상실합니다.
Hyperband · UWB — Short Pulse
High Voltage Breakdown 'Arcing'
고전압 절연 파괴로 아킹이 발생하여 소자가 즉시 파괴된다.
Service Integration

포앤티 EMP 방호 역량

설계부터 시공·유지보수까지 — 고성능 방호를 일괄 수행하는 전문 기업

EMP 방호 역량
FO&T Solution
EMP 방호
전문 기업

다수의 EMP 보호시설 구축 경험을 통해 최고의 성능을 만족하는 설계 및 기술을 보유하고, 정보통신 공사업·기계설비공사업·전기공사업 면허를 보유하고 있습니다.

관련 제품으로는 TEMPEST 시설, EMP Rack 및 Shield Box 설계·시공·공급을 제공합니다.

특히 고비용으로 구축된 시설의 보호 성능 확인 및 유지보수에 솔루션을 보유하고 있으며, SE 상시감시 모니터링 장치를 자체 개발·공급합니다.

EMP 보호 시설 연구용역 및 다수의 실시상세설계를 수행하였으며, 이를 바탕으로 건축·기계설비·전기·통신·소방 등 연계 공정에 대한 통합계통도를 작성하여 구축 비용 절감과 효율적 운영을 실현합니다.

다수의 EMP 특허를 보유하고 있습니다.

종합 설계·시공
실시설계 용역부터 시공·성능 인증까지 일괄 수행, 정보통신·기계설비·전기 면허 보유
SE 상시감시 모니터링
방사성·전도성 POE 상시 모니터링으로 방호 성능 장기 유지 (자체 개발 제품)
EMP Rack · Shield Box
TEMPEST 시설, EMP Rack 및 RF Shield Box 설계·시공·공급
다수의 EMP 특허 보유
EMP 관련 특허를 통해 사업 발전 및 기술 혁신에 기여
Service Ability

EMP 보호시설 사전 검토사항

최적의 방호 성능을 보장하기 위해 6가지 핵심 항목을 면밀히 검토합니다

01
기존 및 신규시설 시공일정은 적정한가?
  • 시공방법 검토
  • 접지저항 기준 등 전위 시공
  • 시설, 장비 등 전위 계획
02
방호 및 보호수준은 적합한가?
  • HEMP, HPM, UWB TEMPEST, HPEM
  • 위협수준, 빈도, 모의시험
03
적용 환경의 취약성 분석은?
  • 노출 건물, 지하벙커
  • Zone 개념
  • 침입자 개념
04
사용자 보호환경은?
  • 장비, 인명, 통합
  • 전력, 신호(광)
  • 출입구 설계
  • 공조SL, 조명SL
  • 소방 설계
05
성능시험 환경 이격거리는?
  • 바닥, 벽체, 천정
  • SE, PCI, CW
  • 측정위치, 거리 확보
06
유지보수 및 향후 확장·변경 용이성과 상시감시는?
  • 유지보수 공간
  • 사후관리 측정점 표시
  • 예비반영 설계
  • 모니터링 시스템
